Vidar NDT PRO

Vidar NDT Pro

Vidar NDT PRO

VIDAR’s NDT PRO Industrial Film Digitizer oferuje rynkowi NDT bardziej opłacalną alternatywę dla digitalizacji filmów. Dzięki opatentowanej przez VIDAR nowej generacji technologii High Definition CCD (HD-CCD) i unikalnej funkcji ADC (Automatic Digitizer Calibration), nie ma praktycznie żadnej różnicy w jakości obrazu i zapewnia doskonałą reprodukcję w skali szarości na każdym zdjęciu. W przeciwieństwie do innych rozwiązań digitalizujących, NDT Pro nie wymaga czasochłonnej ręcznej kalibracji lub ustawień. Oszczędza to czas, optymalizuje przepływ pracy i koszty.

  • Do 500% zwiększona wydajność
  • Rozszerzony sterownik programowy AcuScreen NDT Gateway
  • Najlepsza cena / wydajność
  • Nieograniczona funkcja rozmiaru pliku
  • Zgodność z ISO 14096 (klasa DA, DB i DS)
  • Zgodny z ASME Sekcja V
  • Oceniony przez Instytut BAM

VIDAR Systems Corporation (3D Systems Company) wprowadza na rynek ekonomiczny skaner do digitalizacji/skanowania filmów radiograficznych za pomocą przemysłowego urządzenia do digitalizacji filmów NDT Pro, zaprojektowanego specjalnie w celu spełnienia najbardziej rygorystycznych wymagań rynku badań nieniszczących (NDT). Jest on odpowiedzią na unikalne potrzeby przemysłu lotniczego i kosmonautycznego, petrochemicznego i innych zastosowań związanych z badaniami przemysłowymi, stanowiąc tańszą alternatywę dla kosztownych skanerów laserowych stosowanych obecnie w całej branży.

NDT Pro oferuje przemysłowi NDT produkt, który nie tylko jest tańszy, ale jest też znacznie lżejszy i mniejszy. Może obsługiwać filmy o szerokości do 2,36″ i długości 51″.

Dodatkowo wyposażony jest w słynną płytę CCD High-Definition VIDAR. (HD-CCDTM), a także unikalną technologię ADC (Automatic Digitizer Calibration). Ta ostatnia funkcja sprawia, że nie ma praktycznie żadnych różnic w jakości obrazu i zapewnia doskonałą reprodukcję w skali szarości na każdym zdjęciu.

Korzyści:
  • Technologia HD-CCD
  • Wymienne źródło światła LED o długiej żywotności
  • Od 0,5 do 4,5 OD, w oparciu o ISO 14096 Klasa DS
  • 11 par linii na mm z dokładnością geometryczną lepszą niż 1% lub dwa piksele, w zależności od tego,   co jest większe, w obu osiach
  • Uchwyty do filmów o szerokości od 2,36″ do 14″ i długości od 8″ do 51″.
  • Zdigitalizuj do 25 mieszanych rozmiarów filmów w trybie wsadowym, co pozwoli na zwiększenie wydajności oraz efektywności

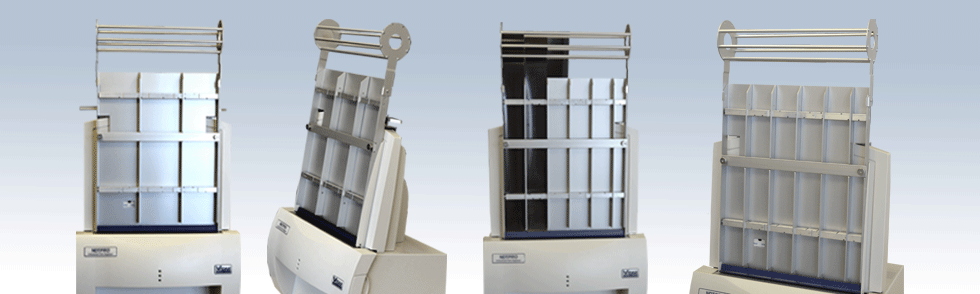

Vidar NDT Pro Multistrip Film Feeder

Multistrip Film Feeder

Specjalnie opracowany przez nas Multistrip-Film-Feeder dla Digitzera Vidar NDT PRO umożliwia po raz pierwszy prowadzoną równolegle digitalizację kilku filmów rentgenowskich. Nasze moduły oprogramowania są specjalnie dostosowane do digitalizowanych filmów rentgenowskich za pomocą podajnika.

Dzięki naszemu nowemu, elastycznemu podajnikowi filmów Multistrip-Film-Feeder możliwa jest digitalizacja filmów: 6 cm, 7 cm, 8 cm, 9 cm, 10 cm, 12 cm, 25 cm, 3,3″ i 4,5″ bez ograniczeń długości.

Możliwość jednoczesnej digitalizacji filmów rentgenowskich zwiększa wydajność nawet o 500% (5 filmów z 6 cm równolegle).

Specyfikacja



Zakres gęstości optycznej0,5 do 4,0, standardowy tryb skanowania, w oparciu o ISO 14096
0,5 do 4,5, tryb DS scan
Głębokość bitów8, 12 i 16 bitów skali szarości
MTBF>50.000 godzin
Rozmiary filmuSzerokość: 2,36″ do 14″
Długość: 8″ do 51″

Specjalne rozmiary filmów podane są w trybie jednokartkowym
Automatyczne podawanie obsługuje rozmiary od 8″ x 10″ do 14″ x 17″

Auto Film FeedStandardowa pojemność 25-filmowa (rozmiar mieszany – nie ma potrzeby wstępnego sortowania)
Załadunek „Light Box”od góry, normalny odczyt, lewy uzasadniony
Tablice przekładuLinear OD
Dokładność geometrycznalepsza niż 1% lub 2 piksele, w zależności od tego, która wartość jest większa, w obu osiach
Scan Rate92 linie/sekundę
Interfejs sprzętowyUSB 2.0
OprogramowanieDostępne moduły skanujące Windows® i narzędzia do tworzenia oprogramowania
Wymagania dotyczące zasilaniaNapięcie: 85~264 Vac
Częstotliwość: 47~63 Hz
Moc: <100 Watt
Środowisko pracy50º do 95º F (10º do 35º C), 20% do 85% wilgotności względnej, bez kondensacji
Środowisko magazynowe0º do 140º F (-18º do 60º C), 20% do 85% wilgotności względnej, bez kondensacji
IlluminatorOświetlacz LED
DetektorPółprzewodnikowy, nowej generacji przetwornik CCD wysokiej rozdzielczości (HD-CCD®)
WymiaryZ podajnikiem i tacą wyjściową: 19″ szer. x 22 ¾” gł. x 32 ½” wys. (48 cm x 58 cm x 83 cm)
Wysyłka24″ szer. x 29″ dł. x 24″ wys. (61 cm x 74 cm x 61 cm)
Waga45 funtów. (21 kg); waga transportowa: 60 funtów. (27 kg); waga wysyłki: 60 funtów
