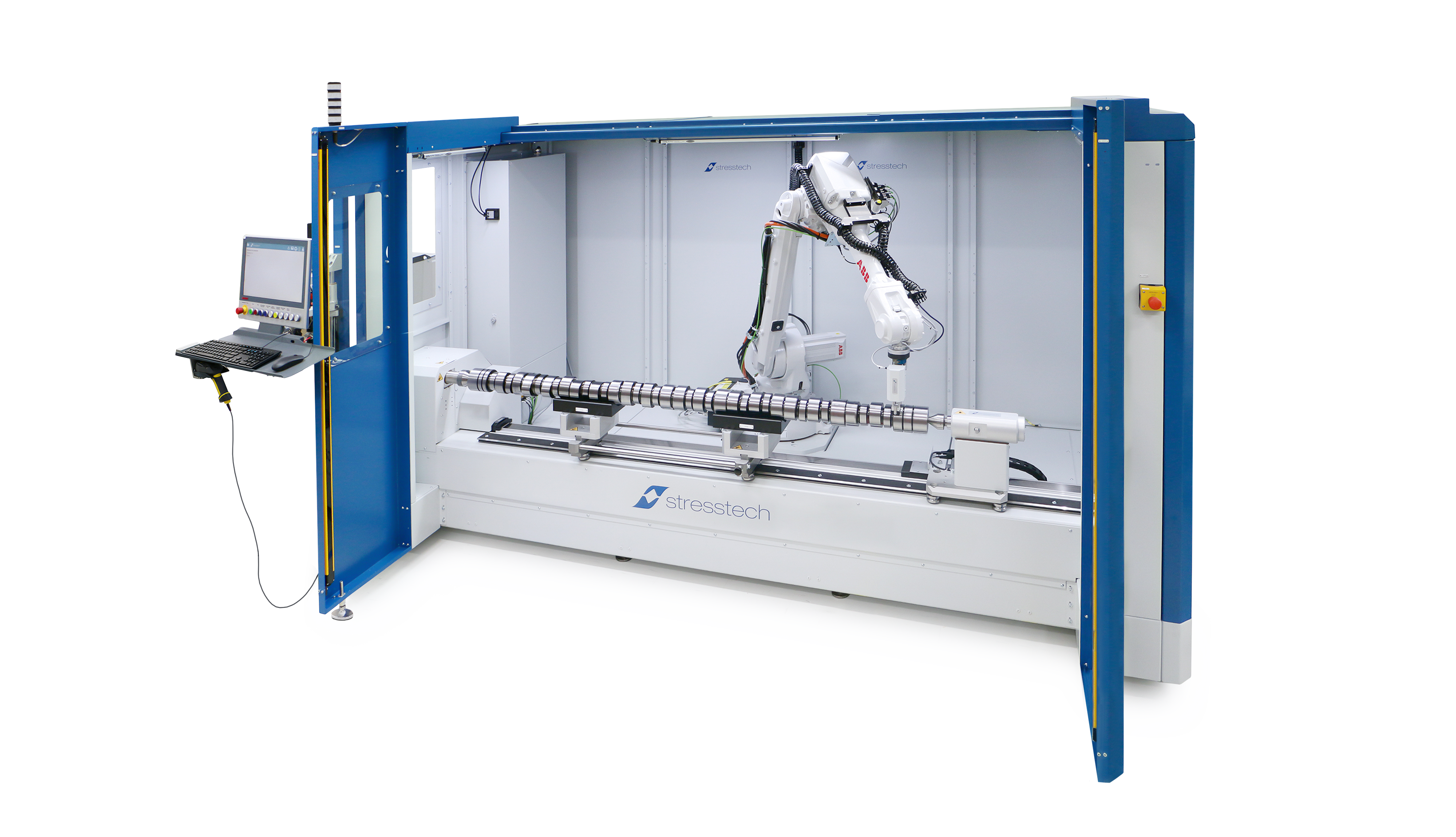

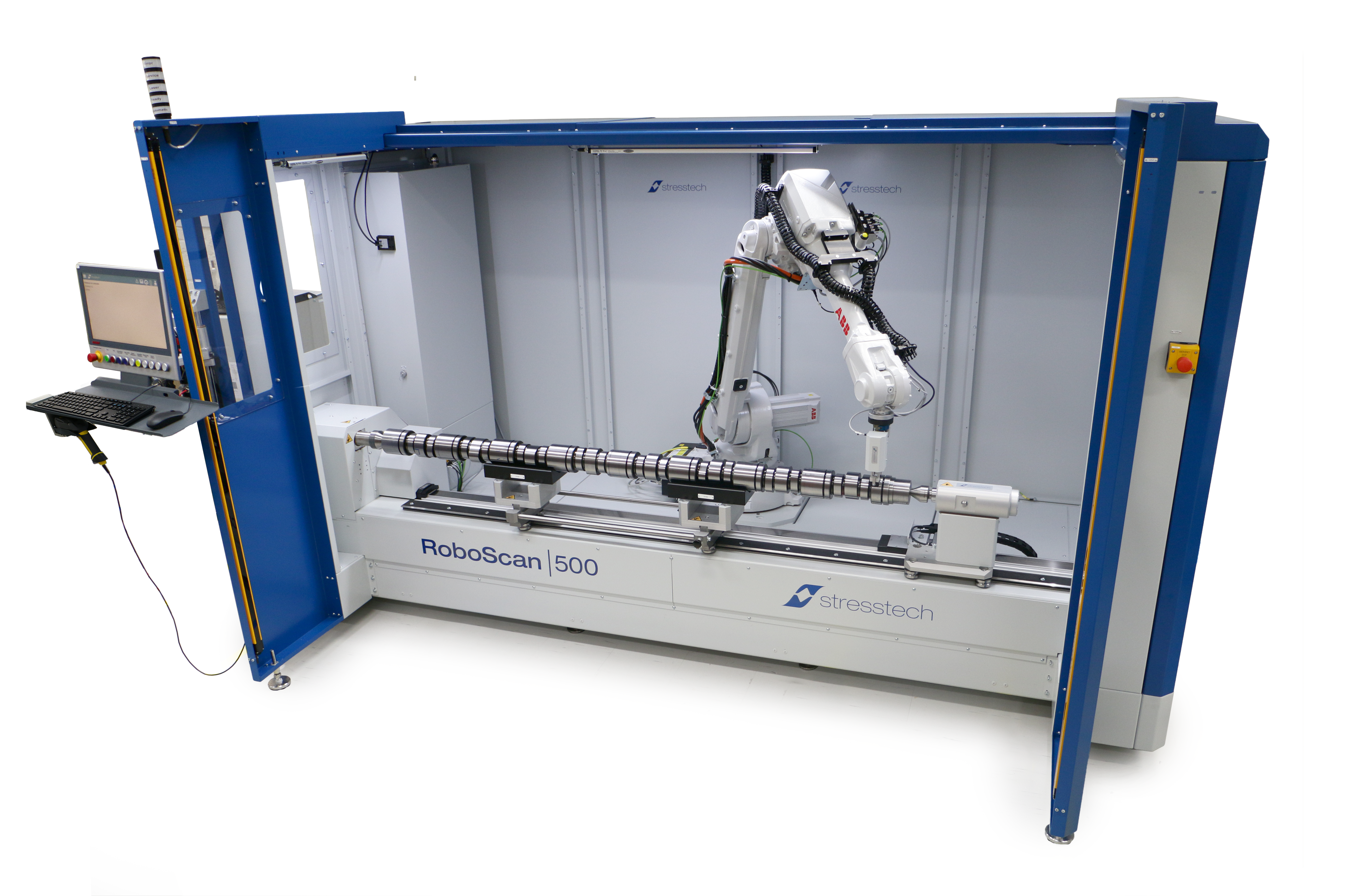

RoboScan L Measureing

RoboScan L został zaprojektowany na potrzeby kontroli jakości części symetrycznych i kolistych o rozmiarach od dużych po małe, jak np. wały w samochodach osobowych i ciężarowych.

RoboScan L zapewnia szybkie i elastyczne pomiary z dużą powtarzalnością do poziomu zorientowanych części o długości do 2500 mm.

  • Przyjazdy dla operatora interfejs użytkownika z dwoma opcjami oprogramowania
  • Wolny dostęp do zacisków na części umożliwia pracowanie w ergonomicznej pozycji
  • Szybkie cykle pomiarowe umożliwiają zastosowanie nawet do pracy na linii produkcyjnej

Osłona

  • Robot znajduje się w osłonie bezpieczeństwa która mieści w sobie całą ruchomą część systemu pomiarowego. Osłona bezpieczeństwa wyposażona jest w funkcję zatrzymania awaryjnego, oraz świetlne kurtyny bezpieczeństwa. Szafa elektryczna wbudowana jest w osłonę.

Robot

  • Robot przemysłowy ABB
  • Kontroler robota ABB
  • Klucz Nauczania ABB

Oprogramowanie do konfiguracji parametrów pomiaru

  • Oprogramowanie pozwala na łatwe tworzenie programów pomiarowych i kontroluje ruchy robota. Oprogramowanie kontrolujące robota jest również połączone z aplikacją ViewScan do analizy danych z pomiaru. Oprogramowanie do tworzenia programów pomiarowych jest zależne od części jaka ma zostać zbadana. W standardzie dostępne są dwie opcje:
    • Stresstech Teaching App: Aplikacja do nauki dla robota – najlepiej nadaje się do części o orientacji pionowej jak łożyska i przekładnie hipoidalne
    • HTML-based human-machine interface: Interfejs człowiek-maszyna oparty o HTML, do pomiaru wałów, jak np. wał rozrządu czy wał korbowy
  • Przy zakupie gotowe są trzy programy pomiarowe, więcej programów można zakupić opcjonalnie

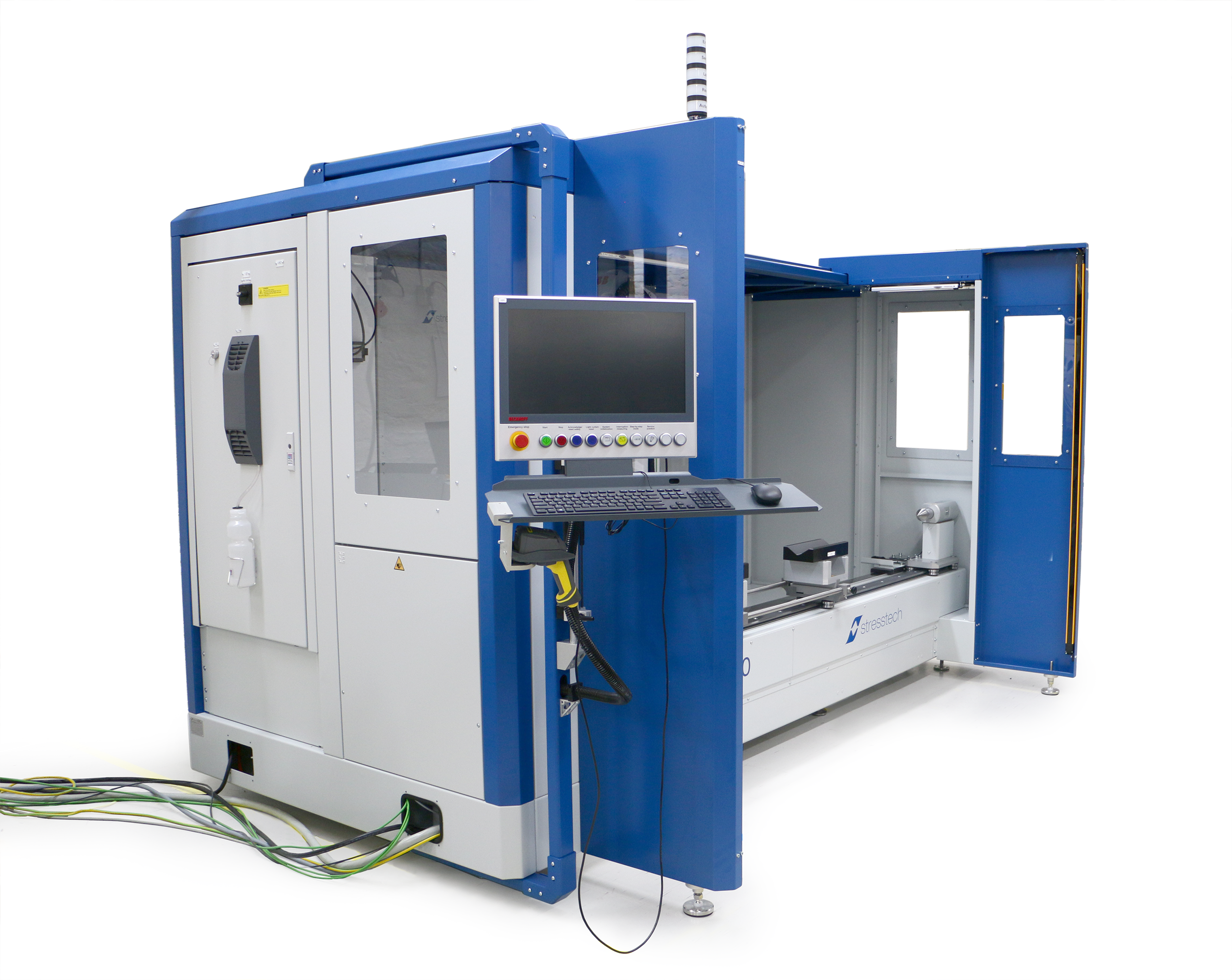

RoboScan L left

Indeksowanie części

  • Indeksowanie w celu określania orientacji części za pomocą lasera lub kamery na podczerwień

Łoże na wały

  • System wyposażony jest w ruchome łoże na prowadnicy, przeznaczone do podtrzymywania wału podczas przygotowań do pomiaru. Odległość pomiędzy podporami jest dostosowywalna a łoże posiada łatwo wymienialne podpory w kształcie V

Sterowanie

  • Ekran dotykowy z zintegrowanym panelem sterowania zawierającym między innymi następujące przyciski:
    • Przycisk zatrzymania awaryjnego
    • Start
    • Stop
    • Potwierdzenie/Reset zabezpieczeń
    • Zablokowanie i odblokowanie drzwi
    • Włączenie systemu
    • Przerwanie pomiaru
    • Tryb krok po kroku
    • 3 wolne miejsca na tzw. opcję „Pozycja bazowa robota”

Jednostka obrotu poziomego z ręcznym zaciskiem

  • RoboScan L jest wyposażony w jednostkę ABB MU-200, która służy do obracania części. Stanowisko posiada trójszczękowy zacisk który umożliwia również wymianę szczęk na specjalne. Zacisk może zostać również zastąpiony przez głowicę napędową.
RoboScan L robot

Konik

  • Zacisk typu „konik” unieruchamia część przeznaczoną do pomiaru w centrum przestrzeni pomiarowej automatycznie po zamknięciu drzwi bezpieczeństwa i rozpoczyna się pomiar. Cały zacisk przemieszczany jest automatycznie liniowo w celu odpowiedniego umiejscowienia części o różnych długościach.

Uchwyt na klawiaturę i monitor

  • Ergonomiczny uchwyt na monitor i klawiaturę umożliwia dostosowanie do każdego operatora.

Wieża sygnalizacji świetlnej

Testy odbiorowe w fabryce

Dokumentacja w języku angielskim

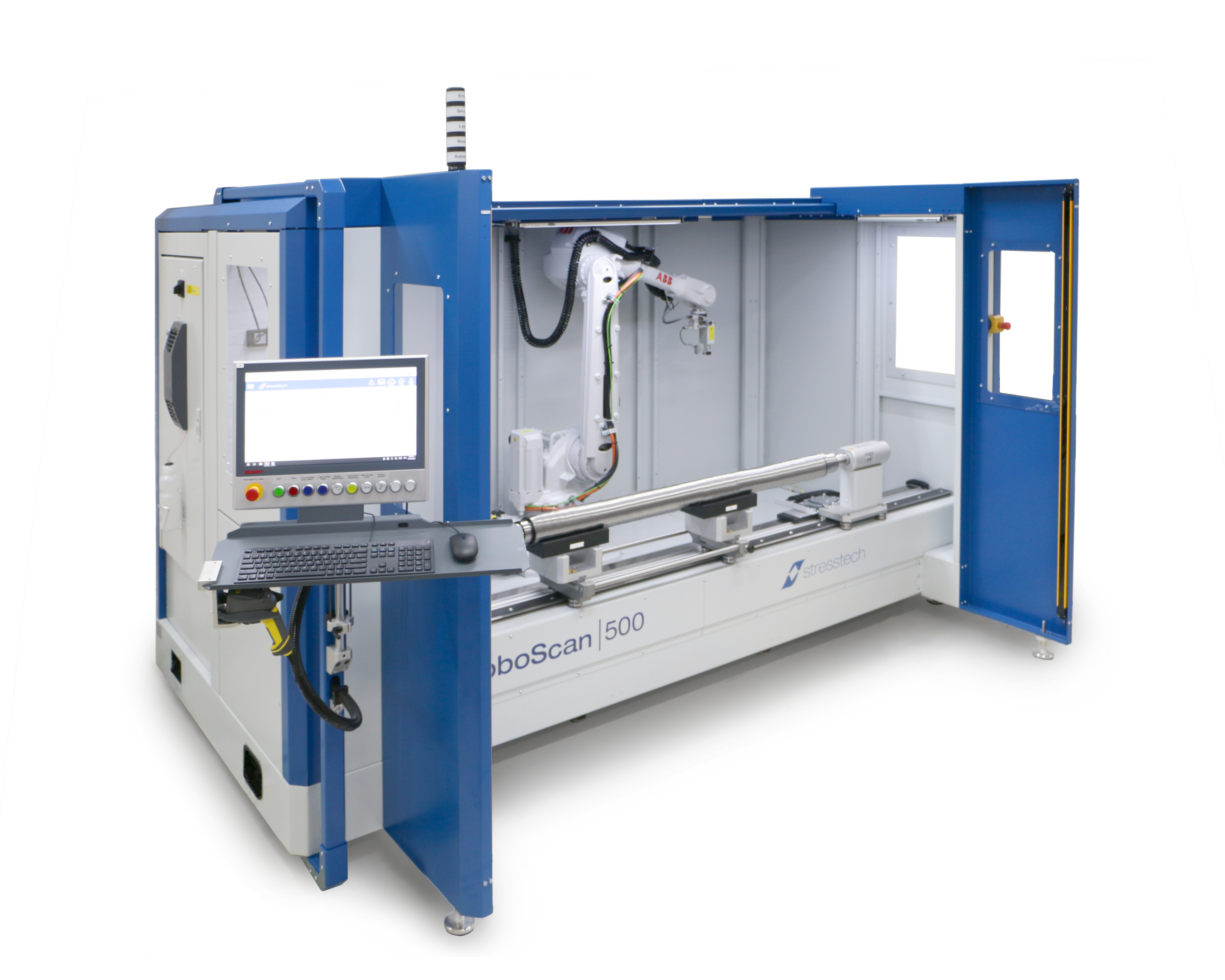

RoboScan L shaft lens

Analizator

  • Rollscan 320

Oprogramowanie do analizy danych

  • ViewScan z modułem wsparcia automatyzacji

Przemysłowy komputer osobisty wraz z monitorem

Czujnik wraz z uchwytem

  • Ręczny
  • Zautomatyzowany (zautomatyzowane czujniki wymagają stojaka do przechowywania – dostępny jako opcja)

Czujniki szumu Barkhausena dostępne są w wielu różnych typach, kształtach i wymiarach. Czujniki mogą być dostosowane do wymagań poszczególnych badań. Wszystkie czujniki wymagają uchwytu, wbudowanego lub dokręcanego.

Do systemu RoboScan dostępne są ręczne i automatyczne uchwyty dla czujników. W zależności od stopnia automatyzacji systemu i typ czujnika decydują jaki uchwyt będzie odpowiedni. Uchwyty czujników mają przełączniki zbliżeniowe do wykrywania potencjalnych zderzeń. Przełącznik włącza się jeśli wykryty zostanie zbyt duży ruch liniowy do wewnątrz. Jeden uchwyt może zostać wyposażony w dwa czujniki do pomiarów wielokanałowych.

Zaawansowany projekt uchwytów na czujniki gwarantuje równomierny i stały kontakt pomiędzy czujnikiem a badaną częścią. Kontakt pomiarowy jest jednym z najważniejszych czynników podczas wykonywania pomiarów metodą szumów Barkhausena.
