Diondo D5

RT

Wielofunkcyjny i w pełni konfigurowalny system CT

Wielofunkcyjny system tomografii komputerowej diondo d5 został zaprojektowany dla wszystkich klientów, którzy nie chcą iść na kompromis w zakresie wydajności, rozmiaru i wyposażenia. Szeroki wybór wysokowydajnych źródeł promieniowania rentgenowskiego oraz wysokorozdzielczych detektorów, w połączeniu z konfigurowalnym precyzyjnym manipulatorem o liczbie osi do 9, stanowi innowacyjny przełom pod względem elastyczności i wydajności.

Cechy

Mnogość kombinacji
dopasowanych do konkretnych wymagań badawczych — do dwóch lamp i dwóch wariantów detektorów
Innowacyjny pakiet oprogramowania
umożliwiający opcjonalne metody badawcze, np. Helix CT, diScatter, diPlanar
Technologia pomiarów współrzędnościowych
Powtarzalna technologia pomiarów 3D spełniająca najwyższe wymagania zgodnie z normą VDI/VDE 2630-1.3
Manipulator granitowy
z liczbą zmotoryzowanych osi do 9, zapewniający maksymalną elastyczność
Rozszerzenia in situ
indywidualne rozwiązania do analiz naukowych w określonych warunkach testowych

di Scatter

W pełni zautomatyzowana korekcja promieniowania rozproszonego na najwyższym poziomie

Zwłaszcza w systemach CT pracujących w zakresie powyżej 300 kV promieniowanie rozproszone powoduje istotne pogorszenie jakości obrazu. W przypadku detektorów liniowych efekt ten jest eliminowany poprzez silną prekolimację. Odbywa się to jednak kosztem czasu pomiaru, ponieważ podczas jednego obrotu obiektu można prześwietlić tomograficznie jedynie niewielką warstwę badanego obiektu. Pod względem czasu pomiaru detektory płaskie (flat panel) są wyraźnie lepsze dzięki swojej dużej powierzchni. Ze względu na brak kolimacji promieniowanie rozproszone oddziałuje bez ograniczeń, co utrudnia, a nawet uniemożliwia wiarygodne wykrywanie wad.

diScatter jest w stanie niemal całkowicie skompensować to pogorszenie jakości. Po przeprowadzeniu w pełni automatycznej kalibracji, całe serie pomiarowe strukturalnie identycznych lub podobnych obiektów badawczych mogą zostać prześwietlone tomograficznie z wysoką jakością obrazu i w bardzo krótkim czasie.

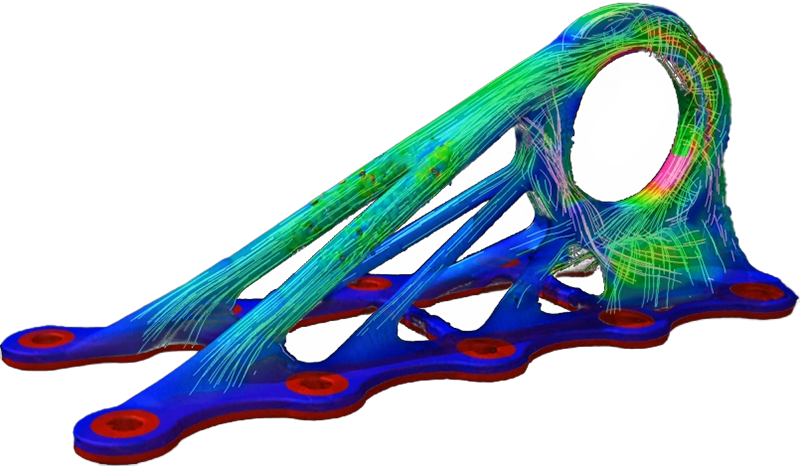

Tomografia komputerowa in situ

Pomiary wymiarowe i badania materiałowe w określonych warunkach testowych

System diondo5 może zostać wyposażony w dodatkowe moduły funkcjonalne, np. w celu zastosowania warunków zbliżonych do rzeczywistych — takich jak obciążenie mechaniczne, termiczne czy chemiczne — na próbce oraz obserwacji ich wpływu w czasie badania CT. Wśród nich znajdują się maszyny do badań rozciągania i ściskania, wieloosiowe urządzenia do mocowania opon, komory klimatyczne itp.

Zastosowania

Żadne metody badawcze nie pozostawiają nic w ukryciu

Zakres zastosowań obejmuje wszystko — od złożonych pomiarów bardzo małych komponentów po klasyczne badania nieniszczące dużych obiektów. System diondo d5 wykorzystywany jest do pomiarów i analiz bardzo różnorodnych obiektów badawczych oraz materiałów, takich jak:

Głowice cylindrów, skrzynie biegów
Odlewy ze stali i aluminium
Części wytwarzane addytywnie (przyrostowo)
Wtryskiwane części z tworzyw sztucznych
Próbki geologiczne
Komponenty mechatroniczne

Lampa Micro Focus	190 / 225 / 240 / 300 / 320 [kV]
Lampa Mini Focus	450 / 500 / 600 [kV]
Lampa Meso Focus	450 [kV]
Detektor	Detektor Płaski 3K 3000 x 3000 px, 139 [µm]	Detektor Płaski 4K 4200 x 4200 px, 139 [µm]	Detektor Liniowy 3070 px, 200 [µm]
Odległość Fokus-Detektor Lampa Micro Focus	400 – 2150 [mm]		–
Odległość Fokus-Detektor, Lampa Mini/Meso	900 – 2700 [mm]		900 – 2650 [mm]
Wymiary elementu, maksymalne	Ø 1200 x wys. 2000 [mm]
Wymiary skanu, maksymalnie Lampa Micro Focus	Ø 1000 x wys. 1500 [mm]		–
Wymiary skanu, maksymalnie Lampa Mini/Meso	Ø 1100 x wys. 1500 [mm]
Waga elementu	100 / 250 / 350 [kg]

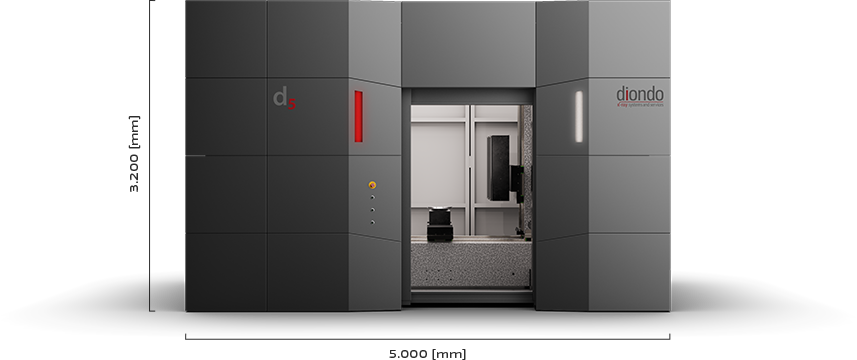

Wymiary systemu	dł. 5000 x szer. 3200 x wys. 3500 [mm]
Waga systemu	45 [t]
Funkcjonalności diControl	DR-Function, Helix CT, Batch Mode, Offset CT, Daily Check, Health Monitor, Limited Angle CT, Metrology 5 μm + L /100, VDI/VDE 2630-1.3
Manipulator	podstawa granitowa, 7 / 8 osi,
