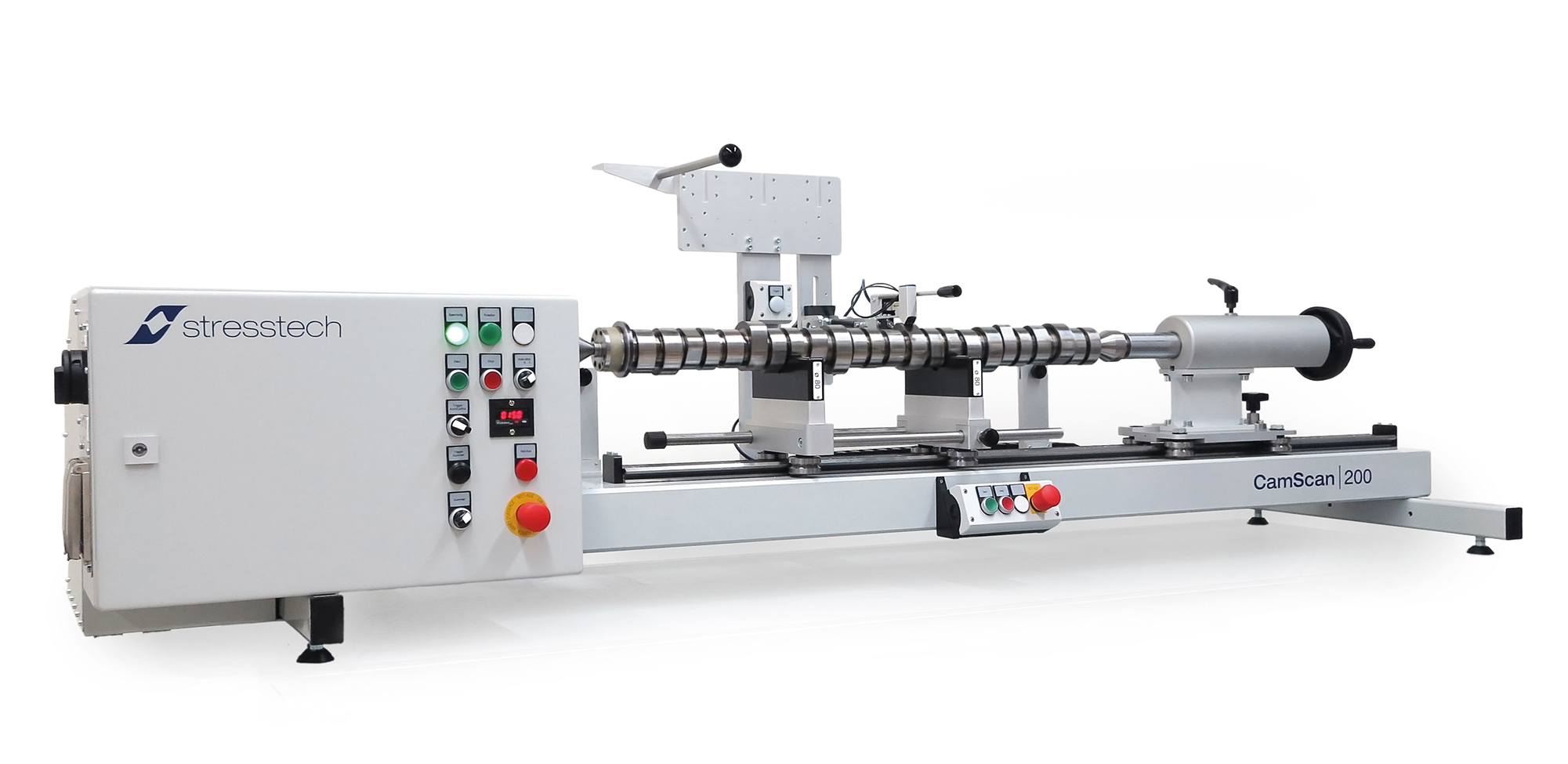

CamScan 200

CamScan 200 jest pół-automatycznym systemem do wykrywania wad takich jak nadpalenia ścierne czy wady spowodowane obróbką cieplną do wałów przemysłowych. Został zaprojektowany w celu pracy przy kontroli jakości przemysłowych symetrycznych części jak wały ciężarówek.

  • Wejściowy poziom systemu do inspekcji metodą analizy szumów Barkhausena z możliwościami dostosowania do różnych aplikacji
  • Jedno stanowisko może zostać wyposażone w kilka różnych ramion i czujników w celu wykrywania dużej różnorodności powierzchni i części
  • Może zostać umieszczony obok linii produkcyjnej w celu badań próbek i dostosowywania ustawień i parametrów obróbki mechanicznej lub w laboratorium w celach badań nad materiałami



Szafa elektryczna

Panel sterowania z:

  • Sygnalizatorami zasilania, obrotu i stanu awaryjnego
  • Przełącznikiem trybu wyzwalania z trzema opcjami wyzwalania
  • Przełącznikiem sygnalizacji dźwiękowej wyzwolenia
  • Przyciskami start/stop obrotu
  • Przyciskiem dostosowania prędkości obrotowej
  • Przełącznikiem auto-zatrzymania. Funkcja automatycznego zatrzymania zatrzyma obrót po otrzymaniu dwóch wybranych sygnałów wyzwolenia
  • Przyciskiem zatrzymania awaryjnego

Sygnalizatorem świetlnym wyzwalacza

Jednostka kontrolna z:

  • przyciskami start/stop obrotów
  • przyciskiem zatrzymania awaryjnego

Jednostka obrotowa

Środek napędowy do obrotów

Zacisk typu „konik” z pokrętłem do precyzyjnego dostosowania

Jedno ramię czujnika w standardzie, dodatkowe ramiona dostępne jako opcje

Podpora osi



Analizatory
Czujniki
  • Obszar pomiaru określa wymiary i kształt czujnika szumów Barkhausena. Jeden system może być wyposażony w kilka różnych typów czujników. Więcej o czujnikach dowiesz się z: Czujniki szumów Barkhausena
Oprogramowanie

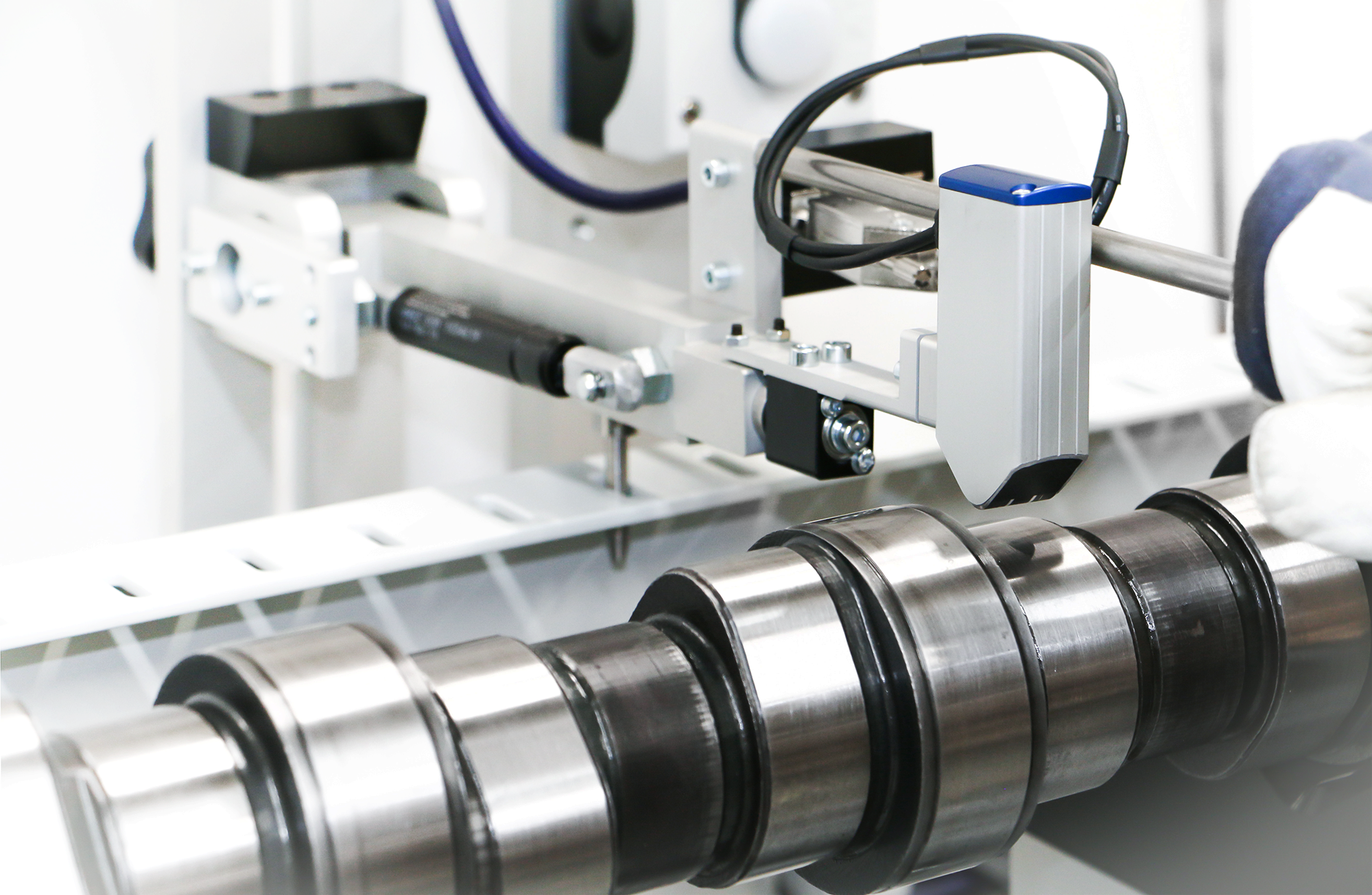

CamScan 200 measuring
