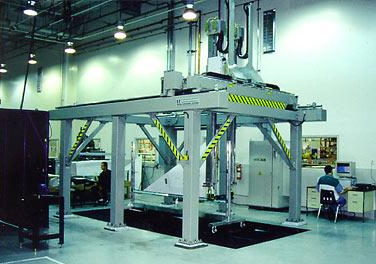

Systemy Dyszowe

Aplikacja przeznaczona do badań elementów tworzonych na podstawie kompozytów i laminatów.

Systemy dyszowe mają zastosowanie w badaniu skomplikowanych elementów wykorzystywanych między innymi w lotnictwie. Technika bazuje na przepuszczaniu wiązki przez badany element- pozwala to na skuteczne przeskanowanie elementów zbudowanych na zasadzie łączenia laminatu takich jak kompozyty węglowe czy składające się z innych materiałów wchodzących w skład laminatu. Technika w sposób doskonały pozwala na prowadzenie dysz zgodnie z geometrią elementu, co eliminuje problemy związane z powtarzalnością oraz kwestią sprzężenia akustycznego. Zobrazowanie typu C-SCAN (mapowanie powierzchni) ukazuje wady typu delaminacja (rozwarstwienie), wtrącenia, zaparowania, grubość kompozytu oraz bieżący pomiar grubości np. kompozytu.

Zalety techniki dyszowej:

  • Możliwość zastosowania techniki do badań elementów o dużych formatach i skomplikowanej geometrii (np.: zakrzywionych elementów wykorzystywanych w lotnictwie),
  • Precyzyjne prowadzenie głowic względem siebie pozwala na bardzo dokładne mapowanie powierzchni,
  • Całkowite wyeliminowanie problemów związanych ze sprzężeniem akustycznym co przy metodzie konwencjonalnej (ręcznej) stwarza poważne problemy (powierzchnia kompozytu jest nieregularna),
  • Powtarzalność metody,
  • Rejestracja wyników poprzez zobrazowanie typu C-SCAN – ocena wyników w stosunku do wytycznych normy lub procedury,
  • Precyzyjny dobór głowicy w zależności od badanego kompozytu lub laminatu.

Zastosowanie:

Przemysł lotniczy: elementy poszycia samolotu, skrzydła, stateczniki, elementy wytwarzane z kompozytu węglowego na potrzeby przemysłu lotniczego.
