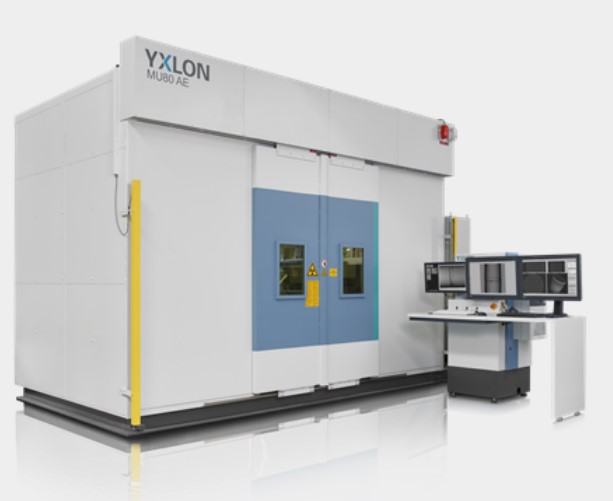

YXLON MU80 AE



YXLON MU80 AE jest przemysłowym systemem do badań radiograficznych i tomografii komputerowej projektowanym do badania dużych części. System oferuje 9 osi manipulacji i kabinę dedykowaną do potrzeb inspekcji.

  • Obszerna kabina umożliwiająca szybki załadunek i rozładunek badanych elementów
  • Zsynchronizowane ruchy lampy i manipulatora
  • Aktywny system ochrony kolizji
  • Możliwość wyposażenia w mikroogniskową lampę rentgenowską
  • Badanie części wzdłużnych bez funkcji łączenia – możliwość zastosowania funkcji „śrubowego” skanowania CT
  • System dedykowany pod dany zakres inspekcji wg. wymagań klienta

Możliwości systemu:
System YXLON MU80 AE jest idealnym rozwiązaniem do oceny badań detali w formie częściowej, wyrywkowej lub całych serii – duże części lotniczych. Ten elastyczny system inspekcji rentgenowskiej pozwala na badanie części o wymiarach maksymalnych: średnica 800[mm] i wysokości 1500[mm] o wadze nieprzekraczającej 100kg wraz z w pełni zmotoryzowaną osią załadunku. Dzięki krótkiemu czasie załadunku/ rozładunku nasz system pozwala na wzrost wydajności, a zaoszczędzony czas można przeznaczyć na dalsze badania.
System badań 2D z łatwym oprogramowaniem sekwencji badawczych może być parowany z tomografią komputerową (dostępna jako opcja), która pozwala na prowadzenie inspekcji na modelu trójwymiarowym wraz z możliwością analiz w dowolnej płaszczyźnie przekroju. Dzięki zastosowaniu lampy mikroogniskowej oraz chłodzonego 16 calowego detektora otrzymujemy zdjęcia bardzo dobrej jakości oraz skany CT o wysokiej rozdzielczości.
Dzięki możliwości zautoryzowania całego system – udział człowieka może być ograniczony tylko do załadunku i rozładunku części.

Systemy YXLON MU-80 AE można wyposażyć m.in. o:

  • Osobną stację do oceny zdjęć
  • Możliwość skanowania śrubowego ( Helical CT) dla badania części wzdłużnych
  • Skos osi +/- 60° do badania kanałów lub rur

W celu zapewnienia powtarzalnej kontroli jakości system YXLON MU80 AE spełnienia wymagania norm obowiązujących w przemyśle lotniczym, takich jak MAI, Nadcap, ASTM i DICONDE.
