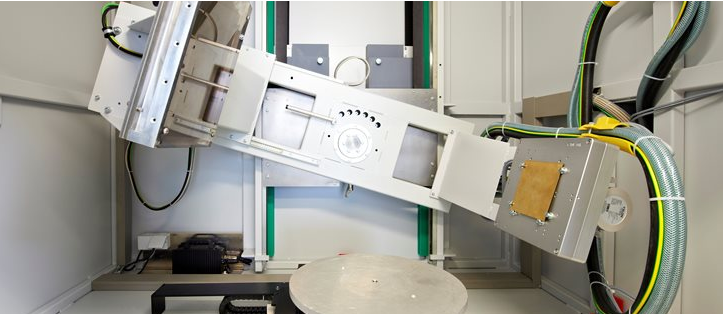

YXLON MU60 AE

Zaawansowany i dający ogrom możliwości system inspekcji rentgenowskiej YXLON MU60 AE  jest dedykowany do przemysłu motoryzacyjnego lub lotniczego. YXLON MU60 AE  został zaprojektowany w oparciu o sprawdzoną konstrukcję YXLON MU2000-D z poszerzeniem o zaawansowane narzędzia m.in.: testy kwalifikacji wg norm ASTM E2737, prowadzenie badań automatycznych oraz możliwość wyposażenia systemu w automatyczną ocenę ADR. Takie połączenie sprawia, że jest to najlepszy system badawczy na rynku dający możliwość szybkiej i pewnej inspekcji badawczej w bardzo krótkim czasie badania.

Przeznaczenie: motoryzacja, odlewnictwo, lotnictwo, spawalnictwo

Zalety systemu YXLON MU60 AE

  • Zwarta konstrukcja połączona z wysoką jakością oferująca pewne wyniki badań
  • Opcja rozszerzenia o funkcję analiz 3D dzięki tomografii komputerowej
  • Manualne i programowane badania rentgenowskie wraz tomografią komputerową
  • Możliwość wyposażenia w funkcję ADR ( Automatyczną ocenę)

System cechuje zgodność z obowiązującymi normami dotyczącymi rozwiązań lotniczych, takimi jak DICONDE, ASTM, wytyczne MAI, Nadcap.
YXLON MU60 AE to idealne rozwiązanie dla szerokiego zakresu aplikacji w przemyśle lotniczym, lub motoryzacyjnym takich jak: badanie stopów lekkich, odlewów, plastików czy spoiny.
Cyfrowe obrazowanie jest znacznie usprawnione dzięki oprogramowaniu PXV5000 umożliwiające prowadzenie kalibracji i kwalifikacji systemu w sposób zautomatyzowany. Dzięki pakietowi tomografii komputerowej czy też długotrwałej archiwizacji, system oferuje ogrom możliwości w tym bezpieczną i efektywna pracę. Dzięki inteligentnemu zarządzaniu przebiegiem inspekcji system YXLON MU60 AE przeznaczony jest do 100% inspekcji detali i dużych serii badawczych.

Lista dodatkowych akcesoriów jest nieskończenie długa i pozwala na zwiększenie możliwości min:

  • Oprogramowanie AdResult w zakresie zarządzania danymi inspekcji
  • Dodatkowa stacja oceny
  • Czytnik kodów do skanowania detali
  • Dodatkowa oś manipulacji – pochylenie detalu
  • Opcja ADR ( Automatyczny system oceny)
  • Tomografii komputerowa z różnymi pakietami oprogramowania Volume Graphics GmbH

Po wykonaniu skanu i rekonstrukcji modelu 3D możemy dokonać analizy przy użyciu oprogramowania Volume Graphics GmbH. Program oferuje: analizy pomiarowe, sprawdzanie wymiarów, odstępów, porównania z modele cad, analiza grubości, analiza wtrąceń / porowatości, rozszerzona analiza porowatości zgodna z normą P201 VDG / VW50097 i wiele więcej.



Dane: MU-60 Standard:225 kVMU-60 XL 225kV
Wymiary systemu

2250 x 1850 x 2750 [mm]

2700 x 2100 x 3350 [mm]

Waga przedmiotu badanego

60kg (Opcja 200kg)

60kg (Opcja 200kg)

Waga kabiny

~ 6,5 Tony

~ 10,0  Tony

Przestrzeń badawcza 2D

600  x 900  [mm]

800 x 1500 [ mm]

Przestrzeń badawcza 3D~ 150 x 150 [mm]

~160 x 150 [mm]

Obszar lampa–detektor (FDD)

650 -950 mm

900 -1200 mm

Obszar aktywny detektora

1792 x 2176 [px]

1792 x 2176 [px]

Możliwość zastosowania lampy RTG

160-320 [kV]
