VGStudio MAX



VGStudio MAX 3.0 to oprogramowanie wysokiej klasy, stworzone przez firmę Volume Graphics, jako część pakietu produktów do wizualizacji i analizy danych z tomografii komputerowej. W połączeniu z opcjonalnymi modułami dodatkowymi:

  • Coordinate Measurement
  • Nominal/Actual Comparison
  • Wall Thickness Analysis
  • Porosity/Inclusion Analysis
  • Enhanced Porosity/Inclusion Analysis
  • Fiber Composite Material Analysis
  • Transport Phenomena
  • Foam Structure Analysis

VGStudio MAX 3.0 stało się standardem dla przemysłowej analizy danych voxelowych z zakresu badań nieniszczących dla kontroli jakości, badań i produkcji.

Oprogramowanie oferuje:
  • Przyjazne dla użytkownika funkcje segmentacji, analiz oraz wizualizacji
  • Możliwość przetwarzania natywnych plików wokselowych, chmur punktów, siatek mesh, oraz plików CAD
  • Makra i szablony dla automatyzacji procesów
  • Dodatkowe moduły rozszerzające funkcjonalność



Nowości w wersji 3.0:
  • Interfejs użytkownika
    • Nowy ulepszony interfejs użytkownika. Dodatkowo do wersji jasnej interfejsu stworzony została wersja ciemna bardziej dostosowana do pracy z obrazami w skali szarości.
  • Wydajność
    • Oprogramowanie zostało całkowicie zmodfikowane tak, aby w pełni wykorzystać obecnie dostępne podzespoły jednostek przetwarzania.
    • Wsparcie dla technologii dysków SDD oraz SDD RAID
    • Moduł rekonstrukcji oraz Transport Phenomena mają możliwość wykonywania obliczeń za pomocą GPU
    • Możliwość importu niepełnej informacji o skali szarości modelu bez utraty wyników analiz w przypadku mniej wydajnych jednostek obliczeniowych
  • Integralność i bezpieczeństwo danych
    • Zabezpieczenie surowych danych RAW przed niechcianymi zmianami i manipulacją
    • Usprawniona funkcja otwierania pików przy dostępie wielu użytkowników
    • Opcja tworzenia jednego pliku projektu zawierającego wszystkie pliki i foldery w tym dane źródłowe RAW

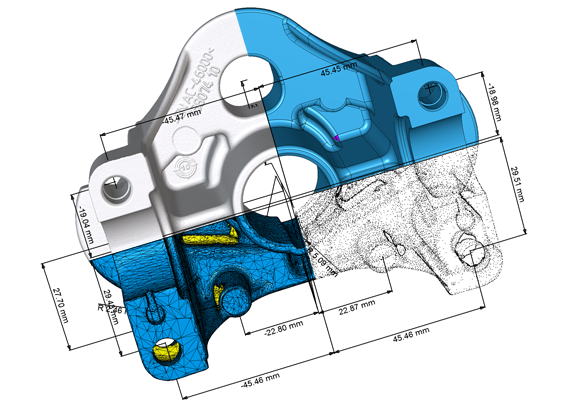

  • Praca z rożnymi typami danych
    • Możliwość przetwarzania natywnych plików voxelowych, chmur punktów, siatek mesh, oraz plików CAD
    • Redukcja niepotrzebnych pomiarów dzięki optymalizacji dopasowań geometrii dla każdego typu danych.
    • Uszkodzą dane CAD oraz mesh mogą zostać naprawione i zoptymalizowane podczas importu
    • Szybszy render plików CAD oraz mesh
    • Możliwość konwersji plików:
      • CAD, mesh –>voxel
      • Voxel –> mesh
      • Mesh –> chmura punktów
      • Chmura punktów -> mesh
    • Obszary zainteresowań mogą być tworzone na wszystkich typach danych nie tylko voxelowych i mogą zostać użyte do późniejszych analiz (nominal / actual comparisons and wall thickness analyses)
    • Tworzenie szablonów obszarów zainteresowań na modelu CAD przed skanem CT w połączeniu z szablonami pomiarowymi pozwala na szybką i automatyczną inspekcję
  • Zakładki
    • Zakładki pozwalają na szybkie przejście pomiędzy różnymi widokami projektu wraz z wynikami analiz
    • Możliwość importu i eksportu zakładek i dodania jej do innego zestawu danych.
  • Matematyczne operacje na danych
    • Łączenie, odejmowanie, cześć wspólna
    • Obliczenie lokalnego minimum i maksimum danych
    • Wykresy bazujące na danych voxelowych
    • Łączenie danych zeskanowanych różnymi metodami w sensowny zestaw danych
  • Ewaluacje
    • Zapisywanie kompleksowych planów inspekcji w celu automatyzacji procesu inspekcji
  • Makra i szablony
    • Makra to wygodny sposób na automatyzację procesu. W nowej wersji zostały ulepszone o nowe koncepcie
    • Możliwość łączenia ze sobą poszczególnych makr w jedno
    • Analiza może odbyć się poprzez uruchomienie poszczególnego makra lub poprze funkcje batch processing umożliwiające analizę większej ilości plików
  • Podstawowe pomiary
    • Pomiar skali szarości
    • Pomiar odległości
    • Pomiar kątów
    • Możliwość stworzenia makra z pomiarami
  • Narzędzie segmentacji
    • Pozwala na podział danych na pojedyncze części
    • Dostępne manualne oraz półautomatyczne narzędzia zaznaczania
    • Możliwość ograniczenia analiz i wizualizacji do wysegmentowanych regionów
    • Tworzenie ROI (regionów zainteresowań) za pomocą obiektów przycinania
  • Wizualizacje
    • Funkcja zdjęcia w zdjęciu. Pozwala na dodanie miniatury obiektu obrazującej położenie danego przekroju.
    • Ulepszona płynność animacji
    • Dwa trybu tworzenia animacji: klasyczny z pełną funkcjonalnością oraz uproszczony bazujący na klatkach kluczowych.
    • Możliwość tworzenia widoków rozstrzelonych
  • Praca z wygiętymi strukturami
    • Tryb widoku non-planar pozwala na rozwinięcie cylindrycznych obiektów lub wyrównać wygięte powierzchnie a następnie przeglądać je slajd po slajdzie. Funkcja działa nie tylko z cylindrycznymi obiektami, ale również z powierzchniami free form
    • Dzięki ponownemu próbkowaniu non-planar oprogramowanie pozwala na segmentacje na rozwiniętych płaszczyznach oraz na przeniesienie zaznaczenia na płaszczyzny oryginalne
    • Tryb widoku thick slab pozwala na złączenie ze sobą paru slajdów w rzucie w jeden. Dzięki czemu poprawia się widzialność elementów na slajdzie.
