Lyft

Przedstawiamy nową funkcjonalność Lyft oraz usprawnienia wprowadzone w najnowszej wersji oprogramowania.
• Drastycznie zredukowany czas inspekcji poprzez usprawniony SmartPULSE
• Obsługuje grubość ścianek nawet do 64 mm oraz izolacje do 203 mm
• Obsługuje średnice rur nawet od 25 mm
• Usprawnione wydajności wymiarowania
• Usprawniony tryb skanowania dynamicznego z dodatkowymi funkcjami
• Wiele usprawnień procesu inspekcji które sprawiają że staje się prostszy i krótszy
• Kompensacja wymiarowania grubości ścianki dla wad mniejszych niż obszar uśredniania sondy, gdy zostanie wybrany na C-Skanie

Szczegóły:

PEC opracowane na nowo – Programy CUI redefiniowane
Korozja pod izolacją (CUI) jest prawdopodobnie najpoważniejszym nie rozwiązanym problemem spójności materiałów w przemyśle. Obecne metody pomiaru grubości ścianki przez izolację (liftoff) bez usunięcia jej w całości mają poważne ograniczenia. Teraz, Eddyfi wprowadziło Lyft – wysoce wydajne opracowane na nowo rozwiązanie wiro-prądowe (PEC). Ten opatentowany system charakteryzuje się mobilnością, najnowocześniejszymi elementami składowymi, obrazowaniem C-scan w czasie rzeczywistym, szybką akwizycją danych (nawet do 15 odczytów na minutę) z trybami mapowania siatki oraz skanowania dynamicznego, oraz elastycznością z długimi kablami (35 m). Ma również możliwość skanowania przez gruby metal (do 64 mm), izolację (do 203 mm grubości), oraz aluminium, stal nierdzewną czy ocynkowaną. Któż inny jeśli nie Eddyfi mógłby wynaleźć na nowo techniki badań prądami wirowymi i zredefiniować programy CUI. Macie już Lyft?

Zautomatyzowane oprogramowanie dla niezawodnych i powtarzalnych wyników
Oprogramowanie Lyft zawiera bardzo wiele zaawansowanych algorytmów automatyzacji które, dzięki mocy technologii SmartPULSE, usuwają zależność od konkretnego operatora. Oprogramowanie to automatycznie optymalizuje parametry impulsera oraz odbiornika (wzmocnienie, czas trwania, bramki czasowe, filtry itp.). SmartPULSE optymalizuje również pomiary grubości ścianki (WT), które zapewniają optymalną wydajność i powtarzalność, jednocześnie ograniczając zapotrzebowanie na zaawansowaną wiedzę impulsowych prądów wirowych. Przyjazne użytkownikowi oprogramowanie zawiera również kilka innowacyjnych funkcjonalności, w tym obrazowanie C-skanów w czasie rzeczywistym (tryby mapowania siatki oraz dynamiczny), pełne pomiary grubości ścianki (ID oraz korozja OD), oraz pełne zarządzanie inspekcją oraz możliwościami raportowania.

Optymalizowane wydajności pomiarów grubości ścianki oraz Liftoff
Rozwiązanie Lyft zawiera kilka sond plug-and-play różnych rozmiarów w celu osiągnięcia odpowiedniej równowagi pomiędzy pomiarami grubości ścianki a liftoff. Różnorodność sond daje wystarczającą elastyczność by umożliwić pomiary grubości metalu do 64 mm, 203 mm izolacji, a także osłon z aluminium, stali nierdzewnej, ocynkowanej, czy też możliwość inspekcji w trudno dostępnych miejscach o różnorakiej geometrii. Standardowe sondy mają wbudowany enkoder oraz klawiaturę które ułatwiają obsługę. Rodzina sond przeznaczonych do pracy w strefie rozbryzgu na platformach wiertniczych jest wodoodporna do 10 metrów i posiada wzmocnioną konstrukcję. Wśród akcesoriów znajdują się słupki do 4,6 m, długie kable przedłużające do 35 m, a także osłony na sondy pozwalające na pracę w wysokich temperaturach nawet do 120°C oraz tłumiących wibracje elementów osłon ze stali ocynkowanej.

Najlepsze PEC w urządzeniu przenośnym

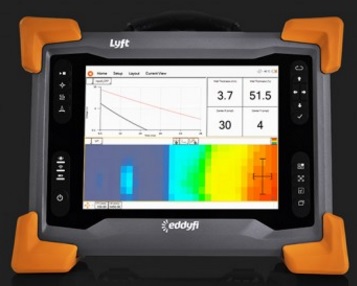

Urządzenie Lyft jest szczelne i zaprojektowane by zapewniać stopień ochrony IP 65. Obudowa wykonana z stopów magnezu jest wytrzymała, odporna na wodę i pył, oraz chłodzi się sama bez jakiejkolwiek wentylacji. Dostosowalna podstawka, górna rączka oraz cztery narożne punkty kotwiczne sprawiają że jest praktyczne do zastosowania w inspekcjach w terenie. Zaimplementowany i przenośmy komputer z systemem Windows posiada standardowe łącza pozwalające na podłączenie gdziekolwiek, oraz zaawansowane narzędzia pozwalające na zwiększenie produktywności które optymalizują badania w terenie. Wyświetlacz wysokiej jakości o przekątnej 26,4 cm jest osłonięty wzmocnionym szkłem o grubości 3 mm, antyrefleksyjny, zaprojektowany z myślą o pracy w rękawiczkach w dowolnych warunkach oświetleniowych. System ma w wyposażeniu standardowym dwie baterie które można wymieniać na bieżąco w trakcie pracy, znacznie wydłuża to maksymalny czas pracy na bateriach.

Odbiorca nagrody za innowacyjny nowy produkt światowego rynku NDT
Za swoją ciężką pracę przy stworzeniu potężnego produktu który rozwiązuje jeden z głównych wyzwań różnych gałęzi przemysłu, badania korozji pod izolacją, firma Eddyfi została nagrodzona przez Frost & Sullivan Nagrodą Badań nieniszczących 2016 za Innowacyjny nowy produkt inspekcyjny. Nikhil Jain z Frost & Sullivan powiedział „Eddyfi pozbyło się zależności od operatorów przez wyposażenie Lyft w technologię SmartPULSE, dzięki czemu system sam dostosowuje parametry by uzyskać najlepsze wyniki inspekcji”. „Zastosowanie funkcji auto-dostosowania pozwala sondzie na dobranie optymalnej konfiguracji pomiarów i powtarzalności, dostosowując częstotliwość impulsów, wzmocnienia oraz innych parametrów”
Możliwośc certyfikacji Eddyfi gdziekolwiek
Nasze biura w Quebeku, Houston, Lyon oraz Abu Dhabi wyposażone są do oferowania szkolenia PEC (zarówno w naszych biurach jak i lokacjach klientów), które da wam wiedzę oraz umiejętności potrzebne do efektywnego korzystania z PEC podczas inspekcji elementów. Sesje szkoleniowe pozwalają na zapoznanie się z oprogramowaniem oraz procesem pracy z Lyft, opracować strategie inspekcji, zawierają również dużą ilość ćwiczeń praktycznych na różnych próbkach. W celu zarejestrowania się na sesję szkoleniową lub uzyskania informacji na jej temat prosimy o kontakt z nami.

Specyfikacje

Nominalna grubość ścianki:
Do 64 mm
Izolacja:
Od 0 do 203 mm
Akwizycja danych:
Do 15 punktów na sekundę
Szybkość skanu dynamicznego:
Do 75 mm/s
Szybkość skanu mapowania siatki:
Natychmiastowa, poniżej 1 sekundy (zwykle)
Objętość najmniejszego wykrywalnego defektu:
15% objętości stopy (stopa x grubość ścianki)
Minimalna mierzalna pozostająca grubość ścianki:
15 % wartości nominalnej
Średnica rur:
Nawet do 25 mm
Stalowe osłony
• Stal nierdzewna do 1,5 mm
• Aluminium do 1 mm
• Stal ocynkowana do 0,5 mm

SmartPULSE
• Automatyczna konfiguracja parametrów PEC impulsera-odbiornika
• Pełna czułość grubości (wykrywanie wad 0D oraz ID)
• Godne zaufania wyniki nawet przy zmianach liftoff, nakładaniu się osłon stalowych
• Optymalizacja powtarzalności
• Kalibracja jedno punktowa (na ścianie wyjściowej lub znanej wartości grubości) oraz auto normalizacja
Sondy standardowe (x3):
• Liftoff: 0 – 203 mm, 0 – 152 mm, 0 – 25 mm
• Wbudowany enkoder
• Klawiatura kontroli zdalnej
• Konektor 27 pinowy Fischera
• 20 metrowy kabel o zwiększonej odporności

Sonda strefy rozbryzgu (x1):
• Liftoff: 0 – 152 mm (dostępne inne modele)
• Głębokość wodoodporności: 10 m
• Konektor 27 pinowy Fisher
• 20 metrowy kabel o zwiększonej oporności
Temperatury inspekcji:
• Zakres temperatur konstrukcji z stali węglowej: -150°C do 500°C
• Maksymalna temperatura osłon do inspekcji bezpośredniej: 70°C
• Maksymalna temperatura osłon do inspekcji sondą w osłonie: 120°C
Akcesoria do sond:
• Kabel przedłużający, 35 m
• Słupek teleskopowy z wbudowaną klawiaturą do sterowania zdalnego, do 4,6 m
• Osłony sond pozwalające na pracę na powierzchniach do 120°C oraz tłumiące drgania osłon z stali ocynkowanej (kompatybilne z słupkiem teleskopowym)

Wymiary urządzenia (szer x wys x gł):
355 x 288 x 127 mm

Waga urządzenia:
6.6 kg

Wyświetlacz:
• 26,4 cm
• Wielopunktowy dotykowy
• Antyrefleksyjny
• Anty odciskowy (pokrycie oleofobiczne)
• Chemicznie wzmacniana osłona szklana 3 mm
• Optycznie połączone LCD z ekranem dotykowym
• Pasywne podświetlenie tylne

Podłączenie:
Gigabit Ethernet, Wi-Fi, Bluetooth, USB 2.0 (x3)
