UNIMAG 600 AC/AC

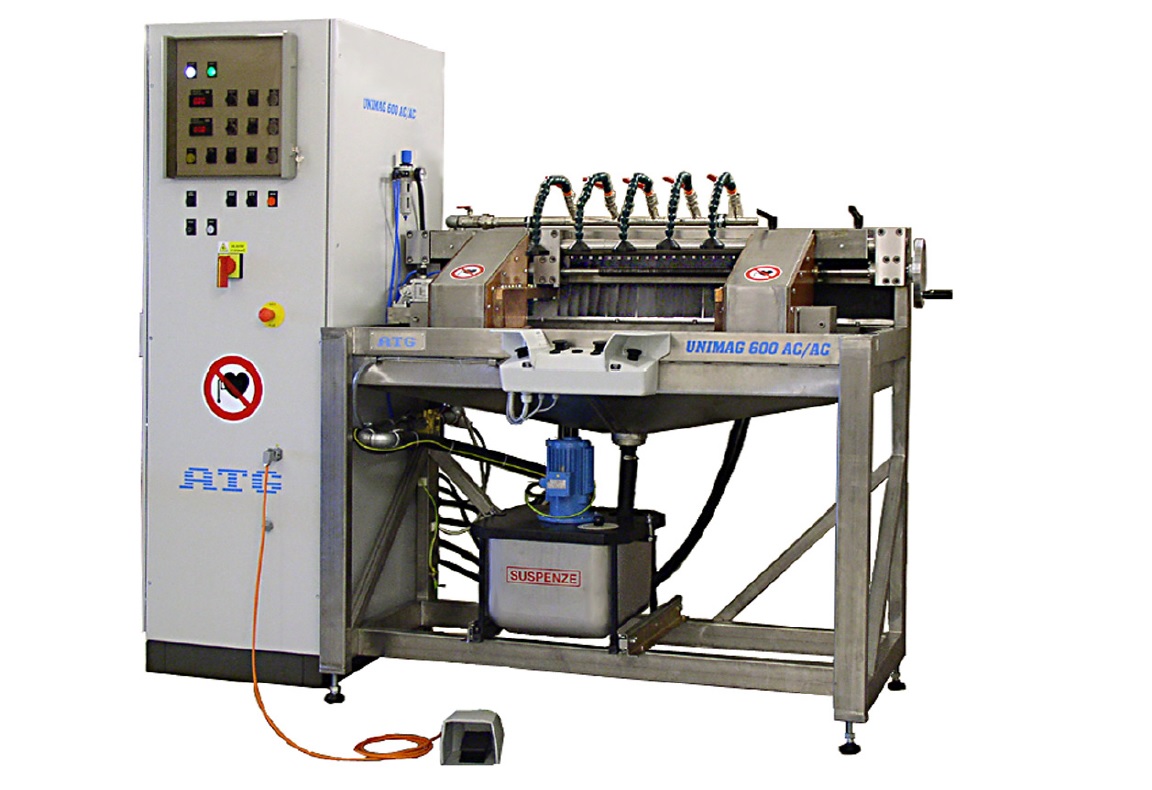

Poziomy, magnetyczny system inspekcji UNIMAG 600 AC/AC zaprojektowany dla wykrywania wad powierzchniowych w obiektach wykonanych z materiałów ferromagnetycznych.

Stosowane są rożne techniki magnesowania:

  • Magnesowanie kołowe (poprzeczne)poprzez przepływ prądu AC przez testowany element
  • Magnesowanie kołowe (poprzeczne) elementów przelotowych przez przepływ prądu AC przez osiowo umieszczony przewodnik
  • Magnesowanie wzdłużne
  • Magnesowanie transformatorowe – indukcyjne wzbudzanie prądu z wykorzystaniem pręta ferromagnetycznego (z blach transformatorowych)
  • Kombinowane magnesowanie – jednocześne magnesowanie poprzeczne i wzdłużne

Użycie pręta ferromagnetycznego pozwala na kombinowane magnesowanie: kołowe i wzdłużne. Jest to korzystne w szczególności dla części o kształcie pierścieniowym.
System sterowania oparty na PLC umożliwia zdefiniowanie parametrów badania – kontrola prądu, czasu magnesowania, czas natrysku proszków itd. W przypadku dużych różnic pomiędzy mierzonymi a ustawionymi parametrami (np. na skutek utlenionych kontaktów) magnesowanie jest automatycznie przerywane.

Opis podstawowej jednostki:

  • Sztywny szkielet z zespawanych profili ze stali nierdzewnej
  • Maksymalna długość badanego elementu 600 mm (opcjonalnie 900 mm w przypadku wersji UNIMAG 900)
  • Waga badanego elementu do 100 kg
  • Pneumatyczne siłowniki dociskowe, siła docisku 935 N przy ciśnieniu 3 bar
  • Zbiornik ze stali nierdzewnej
  • System zasilania pneumatycznego dla zatrzaskiwania badanej części (wymagan ciśnienie 5 bar) – przygotowane dla połączenia z istniejącym układem pneumatycznym (kompresor, zbiornik cisnieniowy)
  • Źródło ciśnienia nie wchodzi w skład podstawowej dostawy
  • Ręczny zawór do regulacji przepływu zawiesiny z systemem ręcznego natrysku
  • Kontrola czasu natrysku zawiesiny i czasu magnesowania
  • Zawór elektropneumatyczny sterujący podawaniem zawiesiny kontrolowany przez układ czasowy
  • Zbiornik na zawiesinę magnetyczną (pojemność 40 l) z pompami i systemem obiegu zawiesiny
  • Ręczne/automatyczne demagnesowanie prądem AC
  • Ręczna kontrola ilości zawiesiny (przy uzyciu zaworu)
  • Płaskie, łatwo wymienialne styki
  • Dwuręczny przycisk dla rozpoczęcia magnesowania – operator musi nacisnąć oba przyciski aby rozpocząć magnesowanie

Opcje:

  • Zamykany na klucz panel kontrolny aby uniknąć niepowołanych zmian w ustawieniach parametrów inspekcji
  • Przycisk nożny
  • Dysze prysznicowa- cat.no.4807-12-05
  • Dostępna na żądanie regulowana dysza ze stali nierdzewnej lub tworzywa sztucznego do nanoszenia zawiesiny
  • Przenośny stojak na lampę UV
  • Kabina inspekcyjna dla fluorescencyjnych MPI – cat.no.4807-01-05
  • Elektryczny wentylator do kabiny – cat.no.4807-01-23
    ParametryJednostkaSeria UNIMAG AC/AC
    Nr katalogowyn4807-12-004807-13-004807-XX-10
    Zakres długościmm600900*600/900
    Magnesowanie poprzeczne ACA2 2002 4003 400
    Magnesowanie wzdłużne ACAz10 00015 00017 500
    Max. waga badanego elementukg100100100
    Pobór mocykVA324060
    Pobór mocymm10
    ZasilanieV/Hz3 + PE 400 V – 50 Hz

    *UNIMAG 600/900 HP ma większą moc i cykl 50%.
