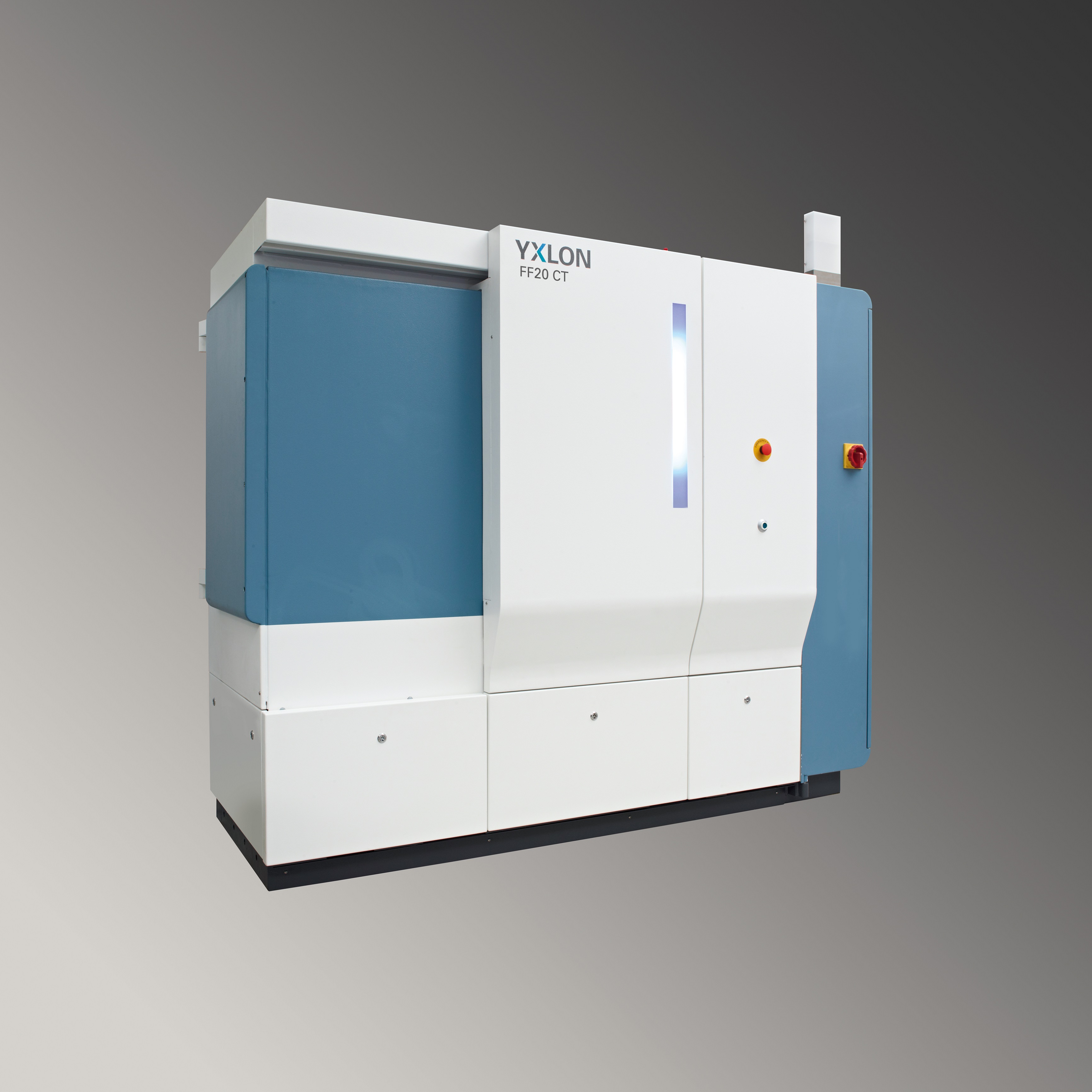

YXLON FF20 CT



System CT wysokiej rozdzielczości dedykowany do badania małych rozmiarów próbek wykonanych z dowolnego materiału.
System tomografii komputerowej YXLON FF20 CT został zaprojektowany do otrzymywania najlepszych obrazów 3D. Rozwiązanie dedykowane do działów – Badań & Rozwoju, procesu kontroli, analiz pomiarowych.

  • Wykrywalność w badaniach 2D aż do 150 nm z nową chłodzoną wodą lampą transmisyjną 190 kV
  • Odporny na zmiany temperatury dzięki granitowej bazie
  • Innowacyjny i intuicyjny system dodatkowego zarządzania inspekcją
  • Szerokie możliwości: technika śrubowego skanowania ( Helical CT), poziomy rozszerzony obszar inspekcji, wirtualna oś obrotu
  • Precyzyjna metrologia: MPE~SD~ = 3,9 µm + L/75 zmierzona jako odchylenie odległości od kuli odniesienia wg: normy VDI 2630-1.3

Możliwości systemu:
W oparciu o nową i innowacyjną koncepcję działania  YXLON FF20 CT został zaprojektowany tak by zmiany temperaturowe nie miały wpływu na wyniki badań oraz by móc otrzymać wysoką powtarzalność i zdolności pomiarowe.
Nowo zbudowana lampa transmisyjna 190kV pozwala na osiągnięcie wykrywalności w badaniach 2D na poziomie 150nm. Dzięki skoncentrowaniu się na użyteczności, kontrola systemu odbywa się za pomocą dwóch ekranów dotykowych, które umożliwiają łatwą wizualizację wyników obrazu. Inteligentna funkcjonalność wspiera użytkownika: poprzez „IntelliGuard” zapewniając ochronę antykolizyjną detalu z lampą rentgenowską i detektorem, poprzez określanie kształtu zewnętrznego elementu.
System umożliwia skanowanie śrubowe ( Helical CT) oferując identyczną jakość skanu w każdym jego miejscu, bez względu czy analizujemy górę lub dół badanej próbki.
Możliwość wyboru własnego środka obrotu za pomocą „wirtualnej osi obrotu” (FlexCenter) oferuje znaczny komfort i oszczędność czasu. Kontrolowana pozycja nie musi być zmieniana, jeśli obszary zainteresowania przesunie się poza fizyczne centrum obrotu.
Monitor informacyjny – zawiera wszystkie informacje w jednym miejscu wraz z możliwością zarządzania parametrami badań, raportami, statystyką i wieloma innymi.

Średnica badanej próbki

 150 [mm] (5.9”)

Wysokość próbki

 300 [mm] (11.8”)

Maksymalna waga detalu

 20 [kg]

 Wymiary systemu

 2400 x 950 x 2220 [mm]

Lampa rentgenowska

 FeinFocus 190 kV nano focus

Moduły CT

QuickScan, QualityScan, Cone beam CT, Helical CT, Wirtualna oś obrotu, FoV extension

Manipulator

Granitowa baza, 6 osi manipulacji, szeroki zakres regulacji lampa – detektor, aktywne tłumienie powietrzem
