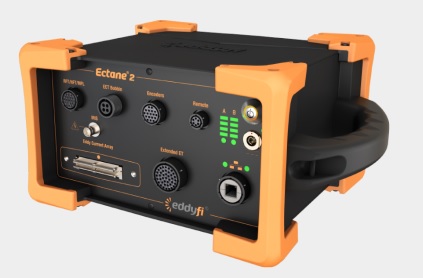

Ectane 2

Z kilkoma setkami jednostek stosowanych w terenie, Ectane 2 stał się najbardziej popularnym wielo-technologicznym urządzeniem inspekcyjnym na rynku. Teraz nadszedł czas na następną generację – Ectane 2.

Korzyść 1 – Przenośność i autonomia

Ectane 2 jest urządzeniem niedużym (około 10 L) objętościowo i waży 6,8 kg, będąc tym samym około 3 razy bardziej kompaktowym niż inne urządzenia inspekcyjne. Ectane 2 jest tym samym prosty w przenoszeniu a dodatkowo posiada wzmocnioną konstrukcję. Jest zasilany bateryjnie – 8 godzin pracy eliminuje potrzebę zasilania ze źródła stałego.

Korzyść 2 – Wbudowana technologiczna wszechstronność

Badania nieniszczące rur oraz powierzchni zależne są od szeregu technik, które z kolei często zależne są od aplikacji i badanych materiałów. Zastosowanie wbudowanych możliwości Ectane 2 z praktycznie jakąkolwiek kombinacją poniższych technologii badań zgodnie z potrzebami:
• Badania prądami wirowymi (Eddy current testing – ECT)
• Układ prądu wirowego (Eddy current array – EAC)
• Tangensowy układ prądu wirowego (Tangential eddy current array – TECA)
• Badania dalekiego pola (Remote-field testing – RFT)
• Badania bliskiego pola (Near-field testing – NFT)
• Układ bliskiego pola (Near-field array – NFA)
• Wypływ strumienia magnetycznego (Magnetic flux leakage – MFL)
• Ultradźwiękowy system wewnętrznej, obrotowej inspekcji rur (Internal rotating inspection system – IRIS)

Jakakolwiek technologia, Ectane 2 może ją zastosować bez jakichkolwiek zewnętrznych skrzyń lub niewygodnych połączeń.
Ectane 2 może również zasilać sondy częściowego nasycenia ECT oraz sondy odchylenia magnetycznego ze swojego wbudowanego źródła prądu, a także sondy RPC swoim silnikiem.

Korzyść 3 – Wygodne i funkcjonalne możliwości podłączeń

BootP zawsze był skomplikowany i trudny w użyciu. Ectane 2 został zaprojektowany by można było podłączyć go do sieci i po prostu zacząć pracę. Nie ma już potrzeby na BootP, dzięki czemu można rozpocząć prace praktycznie od razu.

Ogólna specyfikacja

Wymiary (Szer x Gł x Wys)
279,6 x 254,0 x 158,8 mm
Waga:
Z akumulatorem: 6,8 kg
Bez akumulatora: 5,9 kg
Objętość:
10 L
Czas pracy na zasilaniu bateryjnym:
8 godzin
Chłodzenie:
Zamknięte i bezwentylatorowe
Zgodność:
• ASME
• EN 61010-1
• CE
• WEEE
• FCC część 15B
• ICES-003
• AS/NZS CISPR 22
• RoHS

Specyfikacja ECT:

Wejścia sond: 8
Częstotliwości: do 160
Zakres częstotliwości: 5Hz do 10 MHz
Wydajność generatora/ napędu cewki: do 20 Vpp

Specyfikacja ECA:

Ilość kanałów: 64, 128 lub 256

Specyfikacja RFT oraz NFT:

Wejścia sond: 4, wersja EXTENDED ET – 8
Częstotliwości: 5

Specyfikacja NFA:

Ilość kanałów: 64

Specyfikacja MFL:

Wejścia sond: 4, wersja EXTENDED ET – 8

Specyfikacja IRIS:

Wewnętrzny generator impulsów/odbiornik:
• Napęd 0-200 V
• 0-70 db (kroki o 1dB
• 0-40 dB DAC

Częstotliwość przetwornika:
5 – 20 MHz
Maksymalna częstotliwość impulsów:
Do 26 kHz

Możliwości wyświetlania:
Czasu rzeczywistego A, B, oraz C-skany
Pomiary grubości ścianki:
50 % cieńsze niż konkurencja (opatentowane)
Prędkość turbiny:
Do 100 RPS

Źródło prądu do specyfikacji sond nasycenia:
Zakres: 0-1 A
Maksymalna moc wyjściowa: 10 W
Maksymalne napięcie wyjściowe: 15 V

Silnik do sond RPC:
Napięcie: 0-24 V
Maksymalne natężenie prądu szczytowego: 2 A
Maksymalne ciągłe natężenie prądu: 1 A
Maksymalna moc ciągła: 10 W
