UT-LITE



UT Lite jest urządzeniem ręcznym umożliwiającym pełne mapowanie korozji, grubości oraz pozwala na szybką kontrolę połączeń spawanych technika TOFD. UT-Lite poprzez wbudowany system zapisu danych skanowania poprzez enkoder optyczny pozwala na pełną rejestrację wyników w zobrazowaniach A, B oraz C-scan.
System UT-Mate oparto na głowicach oponowych które umożliwiają skanowanie bez potrzeby używania dodatkowego sprzężenia. Poprzez zastosowaną technikę oponową UT-Lite zyskuje wyraźną przewagę podczas badań eksploatacyjnych na zbiornikach magazynowych, rurociągach oraz zbiornikach ciśnieniowych.
System UT-Lite został zaprojektowany zgodnie z filozofią Silverwinga która wyznaje ideę dostarczenia rozwiązań które umożliwiają proste i szybkie gromadzenie danych diagnostycznych w połączeniu z szerokim wachlarzem narzędzi analitycznych.

Kluczowe cechy:

  • Oprogramowanie zostało stworzone przez specjalistów NDT z myślą o wykorzystywaniu urządzeń przez specjalistów z tej branży
  • Głowica oponowa zabudowana na dwóch przetwornikach UT nie wymagająca dodatkowego sprzężenia pozwalająca na pełen zapis w zobrazowaniu B & C scan
  • Możliwość zastosowania podczas użytkowania naczynia.
  • Dużo większa skala rejestracji wyników (POD) niż w przypadku klasycznej metody pomiaru grubości punktowo UTT
  • Specjalny ekran dotykowy o podwyższonej widoczności na zewnątrz zabudowany w wytrzymałym tablecie
  • Trwały zapis zebranych danych na potrzeby RLA oraz prognozowania trendów RBI
  • Zasilanie bateryjne
  • B-scan – długość zapisu do 10 m
  • C-scan – rozmiar powierzchni skanowania 300mm x 300mm
  • Pomiar grubości do 50 mm
  • Możliwość importowania danych ze skanowania do oprogramowania CMAP w celu zbierania danych oraz głębszej analizy całościowej
  • Dużo większy zakres zebranych danych przy mniejszym czasie pozwala na wydatne obniżenie kosztów
  • Trwałość i niezawodność sprawdzona w praktyce

R-Scan

rscan-lite
Urządzenie ręczne R-Scan oparte na głowicy oponowej. Umożliwia skanowanie w zobrazowaniu B-scan, może być stosowane do szerokiej gamy badanych zbiorników czy rurociągów, począwszy od średnicy minimalnej 50 mm aż do płaskich elementów.

  • Profilowanie korozji – 360 stopni.
  • Idealny do skanowania ciągłego, (brak wymaganego sprzężenia).
  • Sprawdza się na różnych powierzchniach rur zbiorników jak również badanych kolanek.

Scorpion

scorpion-dcpa

Skorpion został zaprojektowany jako zdalny wytrzymały system umożliwiający badania oraz pomiary ultradźwiękowe. Pozwala na efektywne zobrazowanie A oraz B-scan na elementach do których zaliczamy: zbiorniki magazynowe, ciśnieniowe czy również burty statków oraz instalacje w przemyśle morskim

  • Zastosowano tzw. głowicę oponową która nie wymaga sprzęgania.
  • Kompletny system UT wraz ze zmotoryzowanym wózkiem.
  • Zdalne badanie – zasięg do 50 m.

Więcej informacji na temat robota Scorpion dowiedzą się Państwo na poniższej stronie:

ThetaScan

thetascan1

ThetaScan jest manualnym systemem do mapowania grubości oraz korozji w zobrazowaniu C-scan. Może być zastosowany na rurociągach od średnicy 300 mm aż do powierzchni płaskich.

  • Mapowanie korozji.
  • Szczegółowe C-scany z możliwością regulacji rozdzielczości.
  • Kompensacja skanowania do średnicy rury.

ToFD

tofd
ToFD Lite Jest przenośnym systemem jednokanałowym zaprojektowanym do szybkiej kontroli połączeń spawanych zbiorników oraz rur. System obejmuje dwa uchwyty głowic ToFD który pokrywa cały zakres grubości badanych spoin.

  • Głowice w zakresie 5 MHz and 10 MHz.
  • Kliny głowic: 45, 60 and 70.
  • Uchwyt typu H lub A.

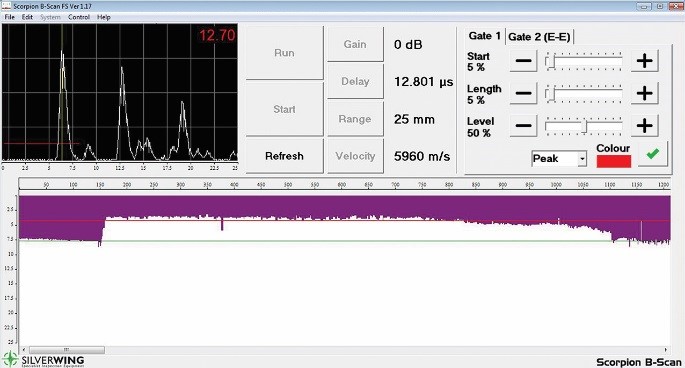

Oprogramowanie – B-Scan

Urządzenia R-scan oraz Scorpion oparto na oprogramowaniu które zostało zaprojektowane aby jak najbardziej ułatwić obsługę. Urządzenie posiada dotykowy bardzo intuicyjny ekran z dużymi przyciskami co sprawia że idealnie nadaje się do obsługi podczas badań w terenie.  Operator posiada łatwy dostęp do analizy oraz badań.

Nominalna linia grubości wraz z regulowanym progiem oceny mogą być wyświetlane bezpośrednio nad obrazem B-scan w celu szybkiej identyfikacji wykrytych wskazań. Pozwala to na szybka identyfikacje problemu jak również przyśpiesza ocenę podczas wykonywania badań diagnostycznych. Dane mogą być przechowywane w predefiniowanych formatach pozwalających na odwzorowanie według zadanej siatki zbiornika lub badanego elementu. Istnieje możliwość bezpośredniego importu do programu CMAP. Wszystkie funkcje zostały zaprojektowane w celu kompleksowej analizy danych oraz raportowania z uwzględnieniem prostoty obsługi operatora.

UT LITE

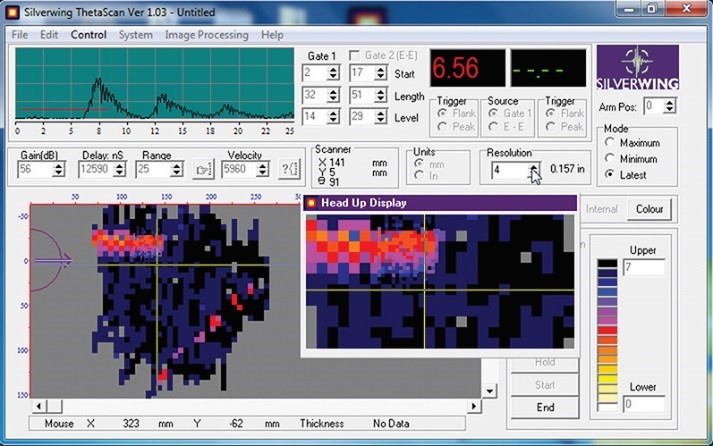

Oprogramowanie C-Scan

Oprogramowanie umożliwia pełną obserwację zobrazowania B-scan lub bardziej złożeniowych zobrazowań C-scan włącznie ze zobrazowaniem powierzchni 2D w celu analizy zebranych danych skanowania. Podczas skanowania program wyświetla bezpośrednio obrazy A; C-scan oraz cyfrowe pomiary grubości w czasie rzeczywistym.

Program w łatwy sposób umożliwia operatorowi na śledzenie bezpośrednio skanowanej powierzchni wraz z analizą na żywo oraz analizą po zeskanowaniu powierzchni oraz wyodrębnianiem interesujących nas stref.

Zapisane C-scany mogą być importowane bezpośrednio do oprogramowania w systemie Windows, takich jak MS Office: Word lub Excel w celu prezentacji wyników w formie zobrazowanej lub liczbowej. Rozdzielczość skanowania można dobierać odpowiednio do wielkości skanowanych obszarów co wydatnie przyśpiesza badanie. Po znalezieniu obszarów podejrzanych możemy dokonać dodatkowe skanowanie z najwyższą rozdzielczością w celu ułatwienia możliwości głębszej analizy.

UT LITE2
