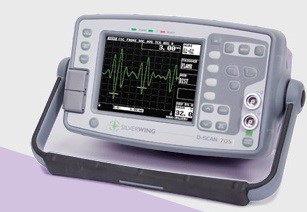

D-SCAN





Defektoskopy D-SCAN 701 oraz 705 zostały zaprojektowane jako wysokowydajne cyfrowe defektoskopy ultradźwiękowe w których zastosowano najnowsze osiągnięcia w celu poprawienia wykrywalności wad blisko powierzchni przy jednakowo dużej rozdzielczości i doskonałym stosunku sygnału do szumów SNR.

Typowe zastosowanie defektoskopów D-SCAN to kontrola spoin, badania rozwarstwień, poszukiwanie korozji oraz badanie odlewów oraz odkuwek Duża prędkość odświeżania obrazu pozwala na zastosowanie defektoskopu do badań elementów które –pierwotnie były badane defektoskopami lampowymi ze względu na charakterystykę badania, duża prędkość przesuwu oraz gorsze warunki powierzchniowe.

Urządzenie w głównej mierze zostało zaprojektowane do badania spoin dlatego za implikowano odpowiednie narzędzia oprogramowania które mają na celu pełne wsparcie dotyczące oceny rozmiaru wady w odniesieniu do użytej normy oceny. D-SCAN 701 oraz 705 posiada możliwość oceny z uwzględnieniem krzywych DAC, DGS (AVG), AWS oraz amerykańskich standardów API. Zastosowanie zintegrowanego oprogramowania wymiarującego skraca czas analizy i tym samym przyśpiesza kontrolę. Wiele standardowych technik wymiarowania jest niezbędnych dla firm usługowych pracujących  wg różnych norm odniesienia, zwłaszcza w laboratoriach NDT mamy do czynienia z operatorami którzy byli szkoleni na różnych normach i automatycznie wybierają techniki oceny które znają z kursów oraz z samego przyzwyczajenia.

1

Kluczowe cechy:
• Impuls w pełni wyprostowana, impuls połówkowy (pozytywny oraz negatywny), RF
• Automatic Gain Control automatyczne ustawienie wybranego echa do poziomu zdefiniowanego przez użytkownika
• 8000 Odczytów zapisanych wg bloku/ lokalizacji/ numeru kodowania lub alfanumerycznie
• Zapisane przebiegi fali mogą być wyświetlane w różnych kolorach w celu porównania z rzeczywistym impulsem
• Dostęp do gniazda USB umożliwiający połącznie z komputerem, klawiaturą lub drukarką
• Tryby pomiarowe
o Głębokość
o Echo – Echo
o Bramka do Bramki
o Trig
o T-Min

Wysoka wydajność Dzięki całkowitej kontroli:
D-SCAN zapewnia wysoką wydajność i zaawansowane funkcje, interfejs użytkownika został zaprojektowany, aby zapewnić łatwy i szybki dostęp umożliwiający przeprowadzenie badania wg wytycznych norm odniesienia. Struktura menu została zaprojektowana tak, aby poprowadzić użytkownika przez proces skalowania bez zbędnych operacji spowalniających.

Wyświetlacz o wysokim współczynniku widoczności:
Dla każdego defektoskopu jedną z ważniejszych cech jest wyświetlacz. Urządzenia D-SCAN posiadają kolorowy wyświetlacz TFT (transflective) jako standard, zapewniając dobrą widoczność w każdym środowisku badania. Urządzenie daje możliwość swobodnego doboru kolorystyki wyświetlania menu oraz przebiegu fali co pozwala na optymalne ustawienie wyświetlacza pozwalające na pełną widzialność ekranu nawet w słoneczny dzień.

D-SCAN 701: W pełni funkcjonalny szerokopasmowy defektoskop:
Ulepszony wzmacniacz szerokopasmowy wraz z wszystkimi funkcjami oprogramowania pomaga w zwiększeniu wymaganej dokładności oraz sprawności urządzenia oraz bezpośrednio wpływa na poprawę jakości obsługi. Należą do nich standardowe narzędzia wymiarowania, zaawansowane tryby pomiarowe, pełny ekran wyświetlania podczas badań, odczyt oraz pamięć grubości i automatyczne funkcje kalibracji.

D-SCAN 705: Narrow Band Amplifier For Optimal Performance:
Najwyższym modelem serii jest model D-SCAN 705. Ta wersja zawiera wszystkie funkcje oprogramowania 701 w połączeniu ze wzmacniaczem oraz TCG w wąskim paśmie (Time Corrected Gain) dla bardziej wymagających zastosowań ultradźwiękowych. Nadajnik ActiveEdgeTM automatycznie optymalizuje dla każdego pasma filtru wybranego, zapewniając maksymalną wydajność.

Wytrzymałe i niezawodne:
Modele D-Scan zostały zaprojektowane z uwzględnieniem wyjątkowo wysokiej klasy szczelności IP67. Obudowa została wykonana ze specjalnego tworzywa sztucznego XENOY. Zastosowanie jakościowych materiałów oraz doskonałe uszczelnienie defektoskopu daje doskonałą odporność na wodę dzięki czemu może być używany w szczególnie trudnych warunkach w których zazwyczaj pracują operatorzy.
